感温材料处于高温时（如热水，体热，吹风机，环境加热器，烤箱，炎热的夏日）会改变颜色，非常适合DIY项目。热致变色颜料在受热时会改变颜色，但当温度再次下降时会变回原来的颜色，成为颜色可逆。在这篇文章中，我将讨论热变色颜料和一些综合材料混合的方法和最终效果。
1.感温变色泥

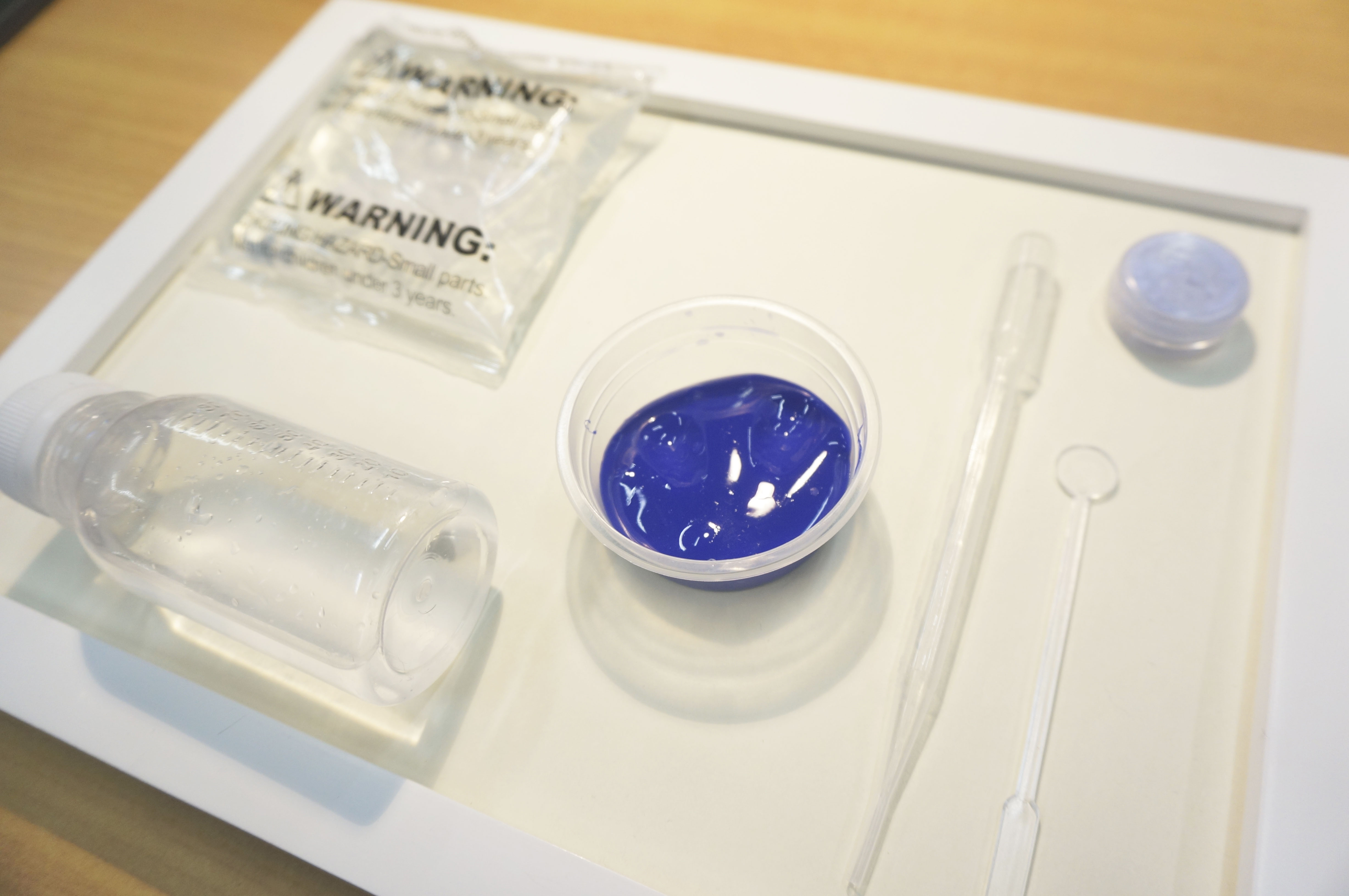

所用材料：
1.聚乙烯醇胶水
2.硼砂水
3.感温变色粉（实验中使用28度蓝变白）
4.搅拌棒
实验步骤：
1.倒入适量胶水
2.加入少量感温变色粉（加入的粉越少泥越接近透明）
3.搅拌至胶水与感温变色粉完全混合均匀
4.使用滴管加入硼砂水一边搅拌胶水，加入的硼砂水越多泥越硬，根据胶水的量加入适量的硼砂水，比例大约为6:1
5.完全搅拌均匀后，即可拿出，变色泥会根据手掌的温度改变颜色（注意：当您使用软泥时，水会蒸发，需要使用后将软泥放置进密封盒。）

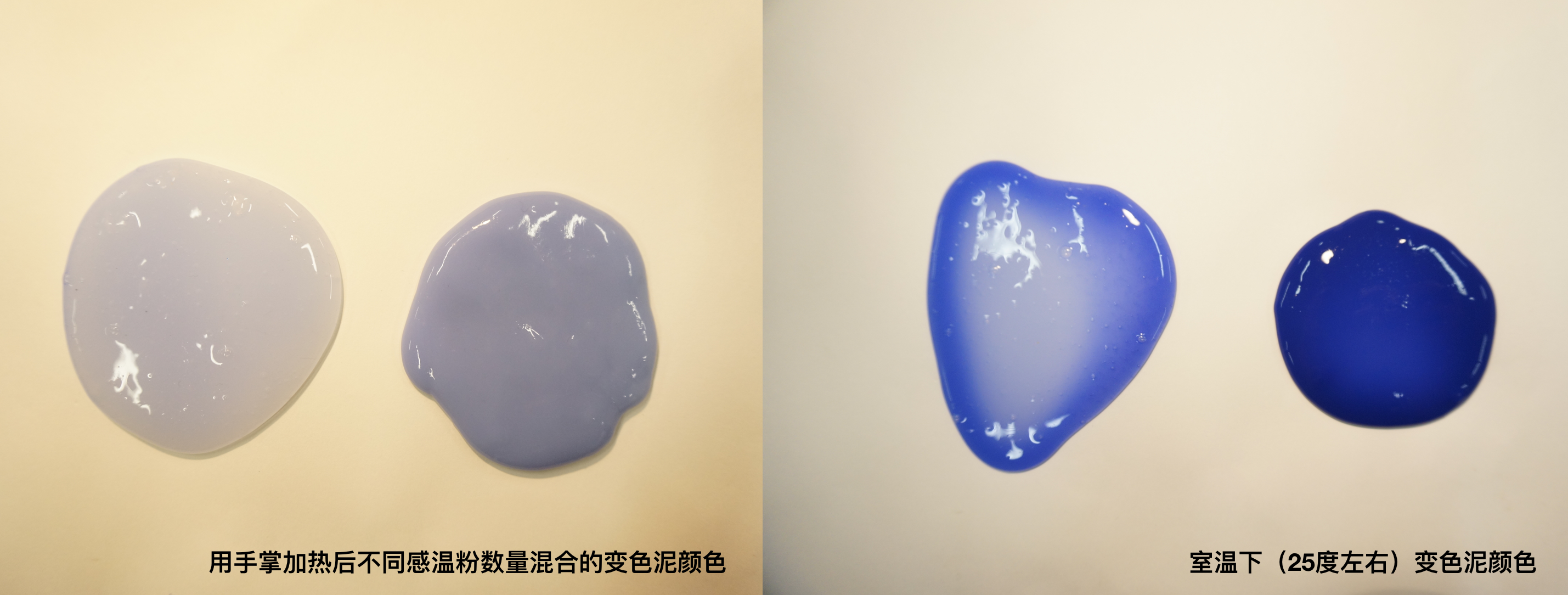

试验结果：
制作的感温变色泥变色速度很快，但是手掌温度仅能让泥变成浅蓝色，放置在90度的热水中数秒可变接近白色，放置在0度的冰水中可以快速感知并变成深蓝色（颜色的深度取决于放置感温粉的多少）
实验过程视频：
2.感温硅胶

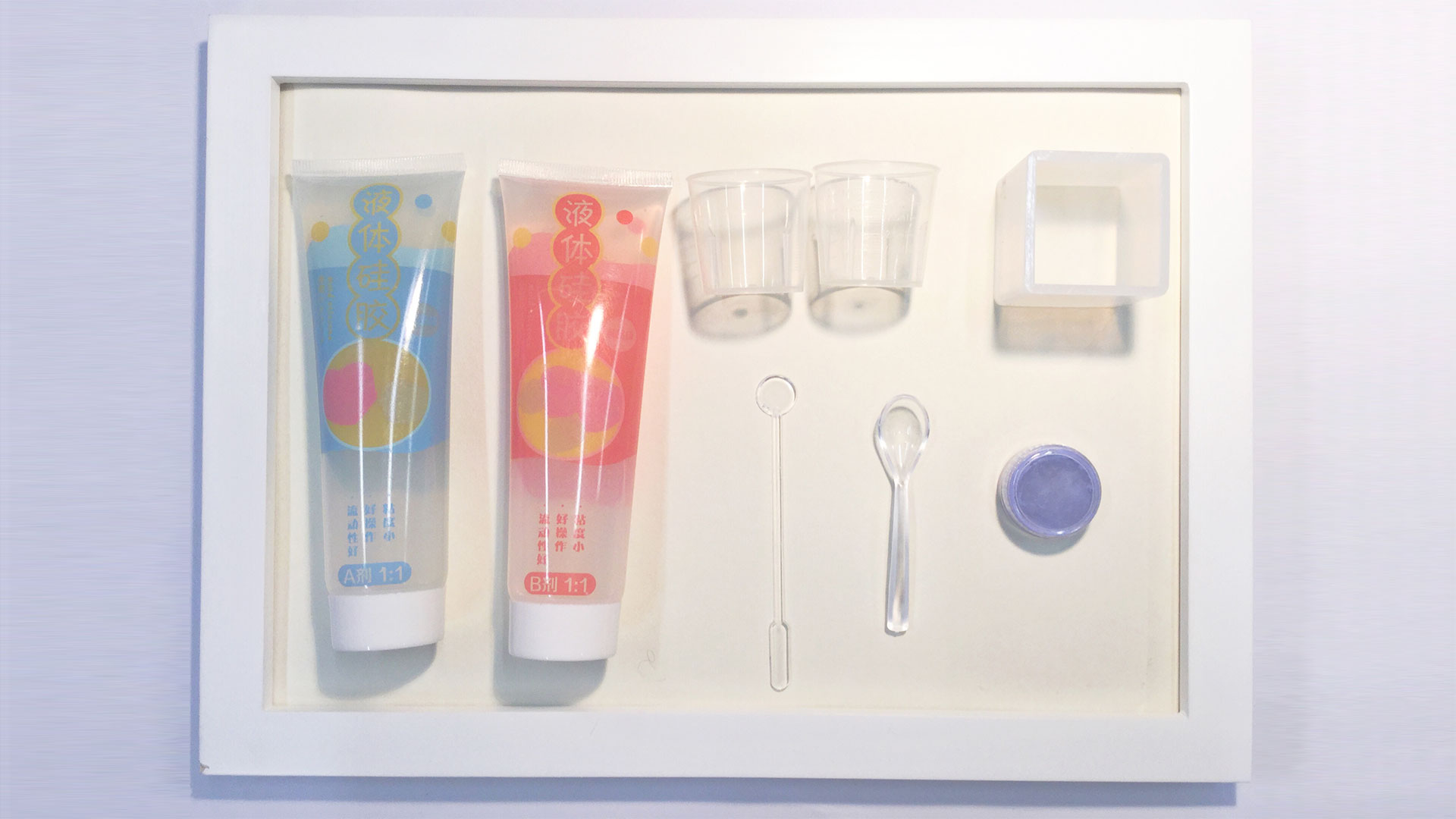

所用材料：
1.硅胶A/B胶
2.量杯
3.感温变色粉（试验所用为28度蓝变白）
4.模具
5.搅拌棒
实验步骤：
1.按1：1比例混合硅胶A/B胶
2.倒入适量感温变色粉混合均匀（加入的粉越少越接近透明）
3.倒入模具室温下静置5-6小时，60-120度下可10分钟迅速固化
4.脱模即可获得一块感温变色硅胶

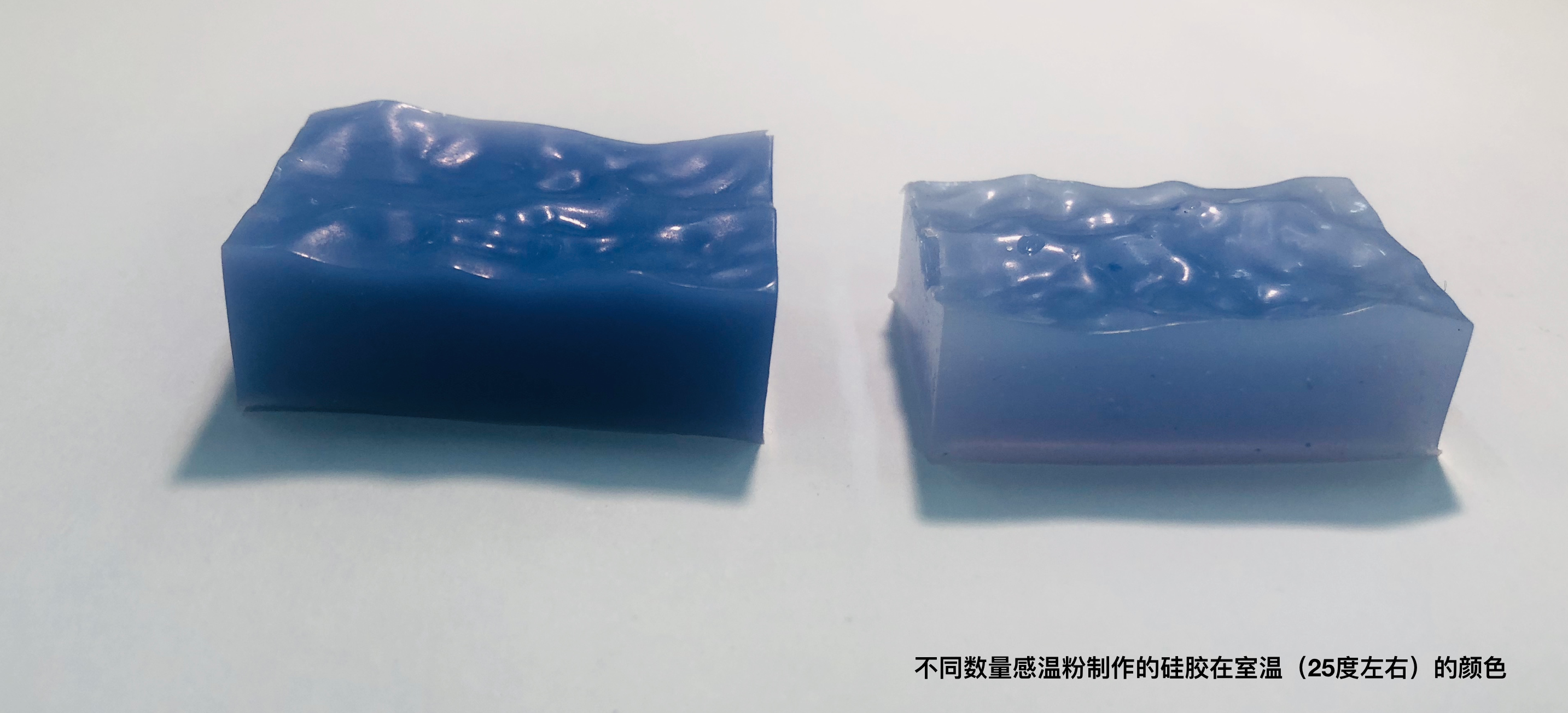

实验结果：
制作的变色硅胶利用手掌的温度变色较慢，因材料较厚有热传导的过程，但是放置在90度热水和0度冰水中变色速度和颜色效果都比较强烈，在室温中是蓝色，放置在0度凉水中会迅速变成深蓝色。
加温变色后在室温下恢复速度慢，需要数十分钟，视室温而定。
实验过程视频：
3.感温树脂

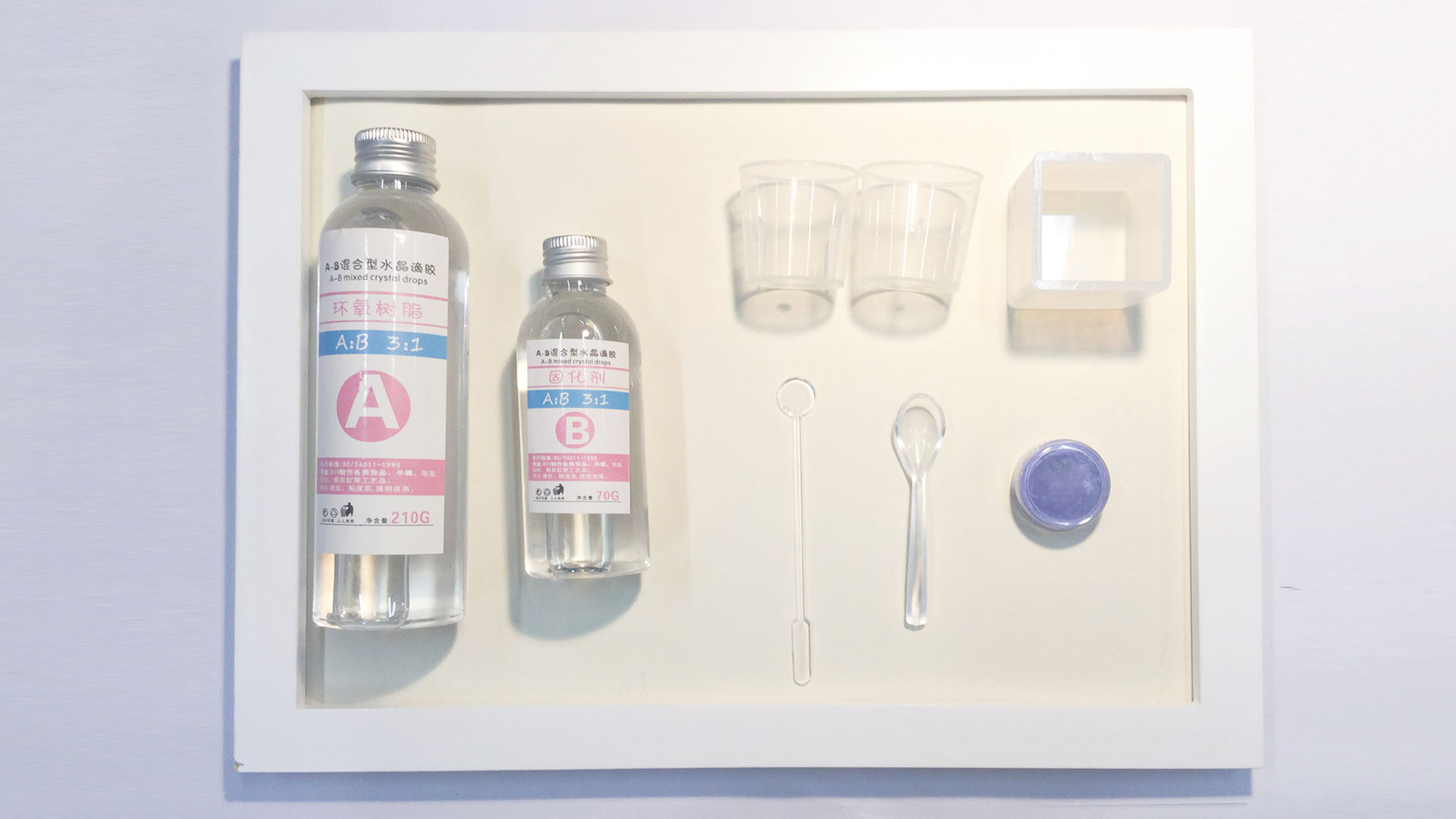

所用材料：
1.树脂材料A/B胶
2.模具
3.感温变色粉（28度蓝变白）
4.搅拌棒
5.量杯
实验步骤：
1.按照3：1比例倒入树脂A/B胶进行混合
2.加入适量感温变色粉搅拌至完全混合（加入的粉越少越接近透明）
3.静置一会待气泡消失后倒入模具
4.静置24小时固化
5.脱模
实验结果：
制作的变色树脂利用手掌的温度变色很慢，因材料较厚质地很硬有热传导的过程，但是放置在90度热水和0度冰水中变色速度和颜色效果都较快，在室温中是蓝色，放置在0度凉水中会迅速变成深蓝色。
加温变色后在室温下恢复速度慢，需要数十分钟，视室温而定。
实验过程视频：
4.感温水精灵

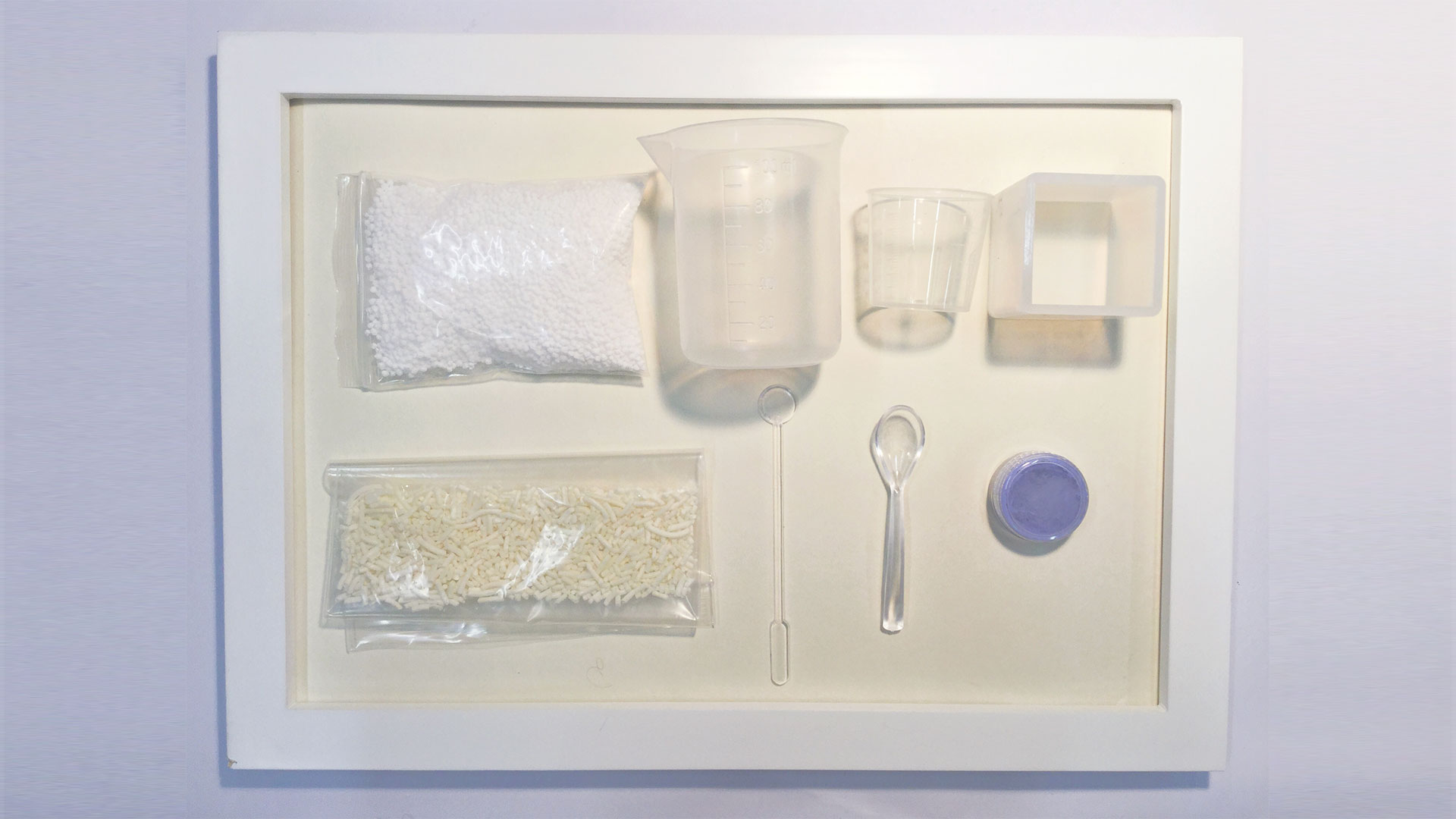

所用材料：
1.海藻酸钠颗粒
2.氯化钙颗粒
3.感温变色粉（28度蓝变白）
4.模具（勺子）
5.搅拌棒
实验步骤：
1.10克海藻酸钠+500克开水，搅拌两个小时后溶解
2.50克氯化钙+1000克冷水搅拌10分钟后溶解
3.海藻酸钠完全溶解，变胶质透明
4.在海藻酸钠溶液中加入感温变色粉搅拌
5.将海藻酸钠溶液倒入模具中，将模具放入氯化钙水中，自然成形（浸入氯化钙的时间越长表皮越硬，时间越短越软，里面是液态）
实验结果：
制作的凝胶球可混合透明和感温部分，内外温度的不同可以出现不同的颜色变化。
暴露放置在室内表皮会干；
放置在水中质感会慢慢变硬，透明部分会逐渐变白。
实验过程视频：
5、感温纸与导电材料通电测试

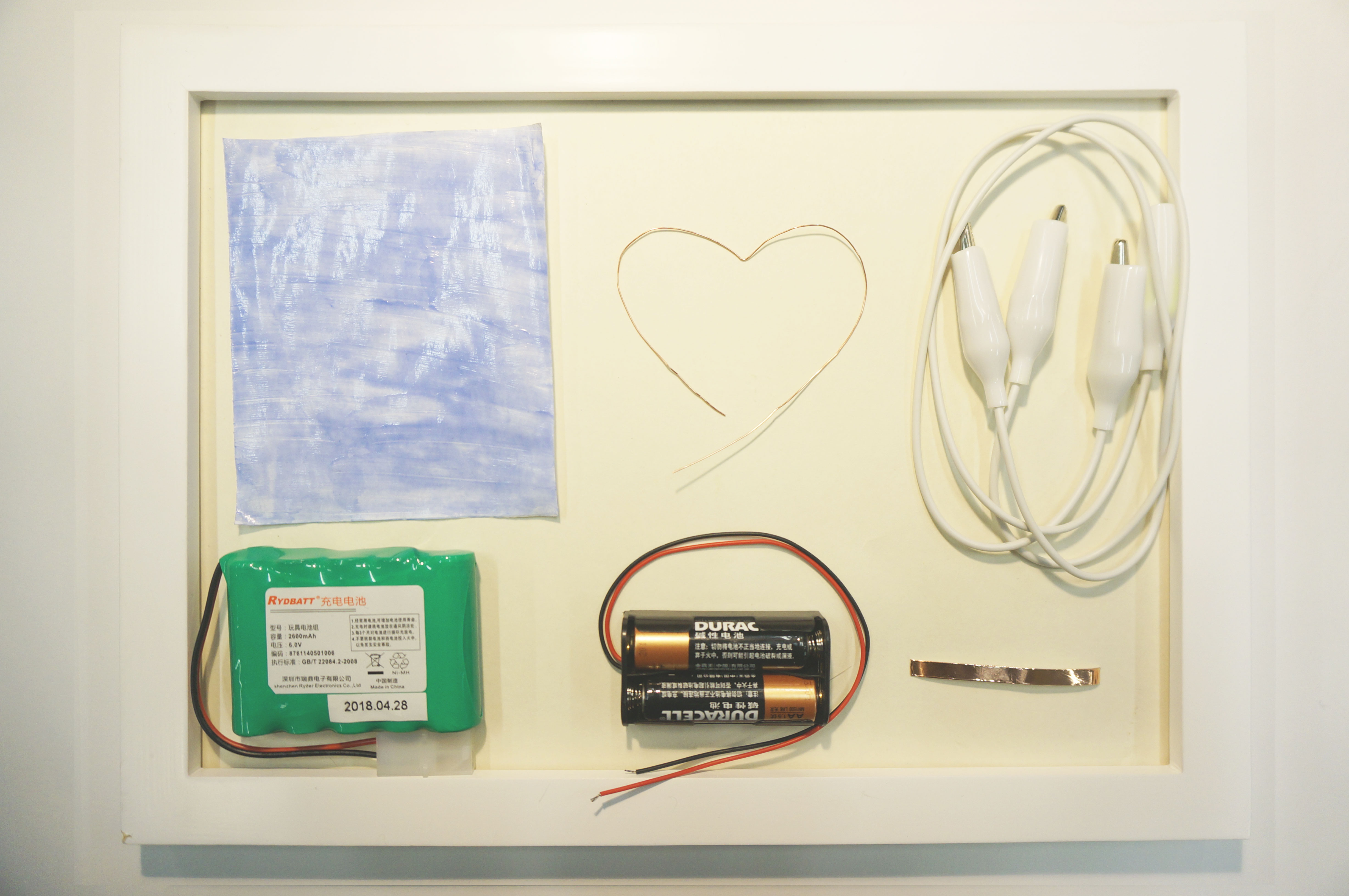

所需材料：
1.感温变色纸（可通过感温变色粉与特殊胶水混合而成油墨，涂抹于普通纸张，试验所用打印纸）
2.6v电池
3.导电线（视频所用是0.5mm铜丝，但经测试后发现导电纤维的导电发热性能最好，如使用导电纤维则可使用1.5v电压，过高电压会导致导电纤维燃烧并导致感温纸颜色不可逆，后面会介绍各种导电线的性能和感温纸变色效果）
4.鳄鱼线2根
实验步骤：
1.在感温变色纸背后黏贴导电线，可以随意弯曲自己想要的形状
2.在导电线上贴绝缘胶带
3.在导电线两端分别夹上鳄鱼线
4.将两根鳄鱼线的另一端分别连接至电池正负两极
5.即可看到感温变色纸的颜色变化
实验结果：

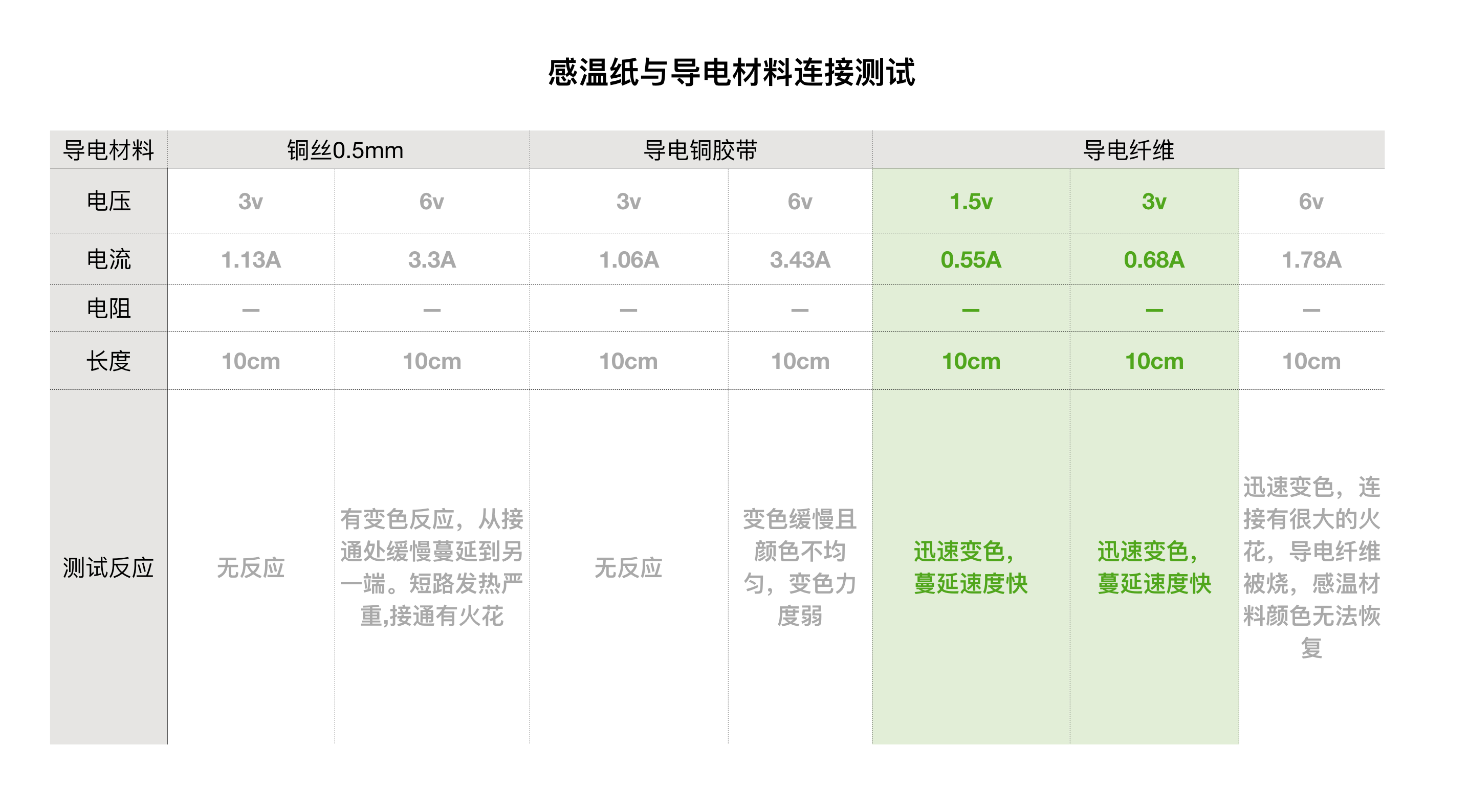

对于不同的导电线和电压进行了测试，看哪种导电线性能最好，最稳定，使用的电流最低。
测试后发现：
1.过高的电流和电压会导致连接时出现火花，并迅速导致连接线过热而发生意外，所以在测试时要时刻关注接线与纸张的反应。
2.导电纤维的导电发热性能最好，使用的电流最低0.55A即可让感温纸变色且变色速度和蔓延速度都快，比较安全。
3.导电铜材料产生的电流很大但发热较少，仅6v可促使颜色变化，且有发热，火花情况出现。
4.过高的温度会导致感温材料颜色不可逆。如使用导电纤维连接6v电压会导致纸张出现白色痕迹无法消除。
实验过程视频：
